Как устроены динамики?

Структура документа статьи «Как устроены динамики

«Как устроены динамики: принцип работы и основные компоненты»

2. Аннотация

Из статьи читатель узнает, как устроен динамик и как он преобразует электрический сигнал в звук: разберётся в принципе работы на основе взаимодействия магнитного поля и тока, изучит ключевые компоненты (звуковую катушку, диффузор, магнитную систему, подвес, центрирующую шайбу и др.) и поймёт, какую роль каждый из них играет в создании звуковых волн.

3. Введение

* Динамик (громкоговоритель) — это электроакустическое устройство, преобразующее электрические сигналы в звуковые волны за счёт механического движения излучающего элемента (например, диффузора) под действием электромагнитных сил. В основе работы большинства динамиков лежит взаимодействие переменного тока в звуковой катушке с постоянным магнитным полем — это вызывает колебания мембраны, которые создают акустические волны, воспринимаемые человеческим ухом как звук.

• Краткая история появления и развития динамиков.

История динамиков началась в XIX веке с экспериментов над преобразованием электрических сигналов в звук. Кардинальные изменения произошли в начале XX века, когда появились первые рабочие модели и началось массовое производство.

Первые эксперименты

В 1861 году учитель из Германии Иоганн Филипп Рейс разработал простой тип электронного громкоговорителя, который мог воспроизводить шум. В 1876 году Александр Грэхем Белл запатентовал телефон, в котором диафрагма, прикреплённая к железному якорю, вибрировала под действием переменного магнитного поля, создавая слышимые колебания. Это стало первым шагом к созданию динамика как самостоятельного устройства.

В 1877 году Вернер фон Сименс оформил патент на устройство, способное преобразовывать электрический ток в механические колебания. Его изобретение представляло собой катушку, закреплённую в магнитном поле, которая должна была вибрировать под действием тока и воспроизводить звук. Однако технические ограничения эпохи не позволили воплотить идею в жизнь.

Прорыв Оливера Лоджа

В 1898 году британский физик Оливер Лодж запатентовал первую рабочую версию электродинамического громкоговорителя. Его конструкция доказала, что электричество может стать полноценным «голосом» технологии.

Появление современных конструкций

В 1924 году инженеры General Electric Честер Райс и Эдвард Келлогг продемонстрировали первый электродинамический громкоговоритель с бумажным диффузором. Электрический сигнал заставлял катушку колебаться в магнитном поле, а конус из прессованной бумаги «толкал» воздух, создавая звук. Новая система выдавала 1 ватт мощности с частотным диапазоном до 4000 Гц — достаточно для передачи человеческого голоса.

[![Винтаж, винтажная электроника, картридж для проигрывателей винила, high end, hi-fi, виниловые пластинки, винтажные компоненты, L]

В 1926 году появилась первая промышленная модель такого громкоговорителя под названием Radiola Model 104 со встроенным усилителем мощностью 1 Вт. Одновременно на рынок был выпущен радиоприёмник Radiola 28, который работал с данным громкоговорителем. С этого момента в мире началось массовое производство таких громкоговорителей.

В СССР в 1926 году был создан электромагнитный громкоговоритель «Рекорд» и электромагнитный рупорный уличный громкоговоритель ТМ. В 1929 году А. А. Харкевич и К. А. Ламагин разработали в ИРПА первый образец динамического громкоговорителя (прямого излучения и рупорного), производство которых началось в 1931 году на заводе им. Козицкого и на Киевском радиозаводе.

[![Абонентский громкоговоритель серии ''Рекорд''.]

Дальнейшее развитие

К 1927 году инженер Гарольд Хартлей предложил заменить громоздкие катушки на компактные постоянные магниты.

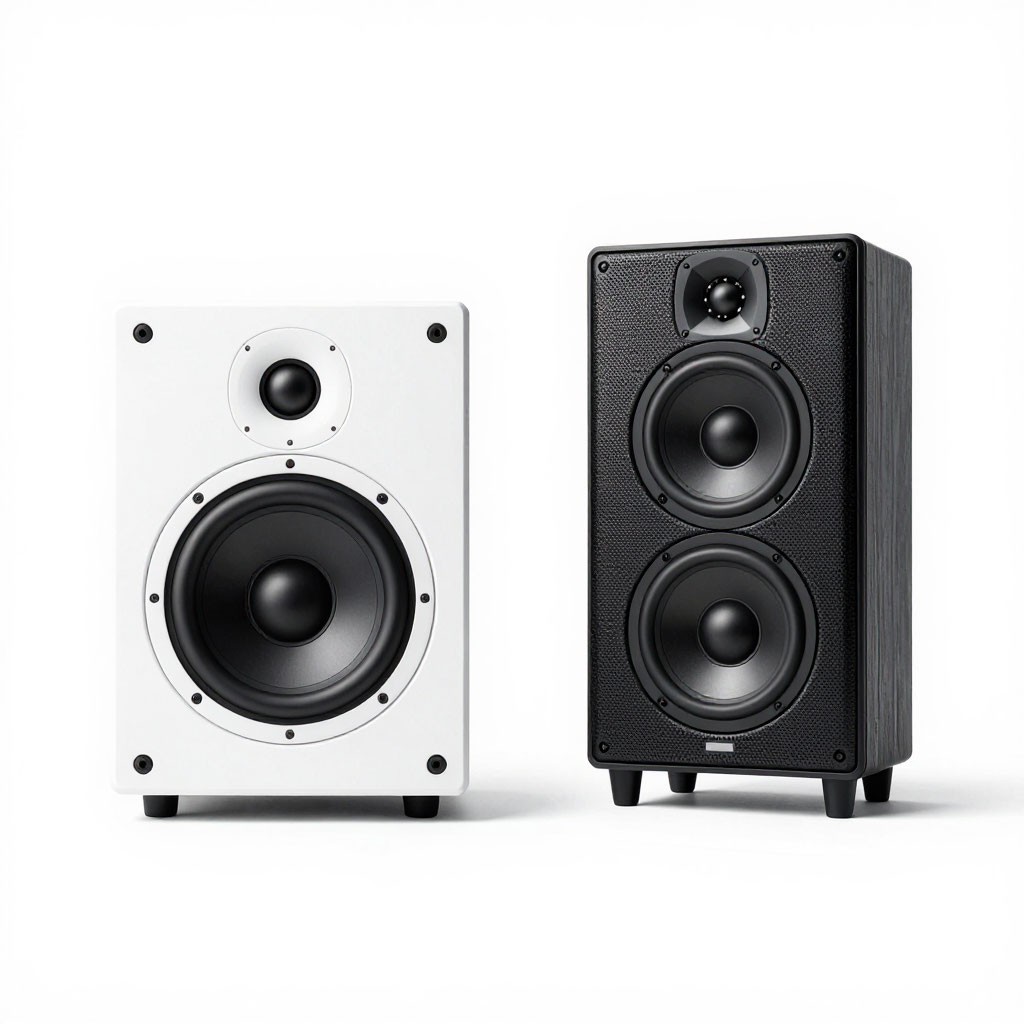

В 1954 году акустик Эдгар Вильчур разделил частоты между двумя динамиками — так появились двухполосные системы. Низкочастотный драйвер (вуфер) отвечал за басы, высокочастотный (твитер) — за верхний диапазон, а кроссовер — электронный фильтр — разделял частоты и направлял сигналы каждому динамику. Позже появились трёхполосные системы с добавлением среднечастотного динамика (мидвуфера).

Современные динамики используют те же принципы, что и первые модели, но с улучшенными материалами: неодимовые магниты для большей силы, алюминиевые катушки для снижения массы и кевларовые мембраны для прочности.

• Где применяются динамики (колонки, наушники, телефоны, системы оповещения и т. д.).

Динамики (колонки, наушники и другие звукоизлучатели) применяются в самых разных сферах — разберу по группам.

1. Бытовое и персональное использование

• Аудиосистемы для дома: стереосистемы, домашние кинотеатры, саундбары, беспроводные колонки.
• Персональные устройства: смартфоны, планшеты, ноутбуки, наушники (проводные и беспроводные), гарнитуры.
• Бытовая техника: телевизоры, радиоприёмники, музыкальные центры, умные колонки, микроволновые печи, стиральные машины (для звуковых сигналов), тостеры и пр.
• Игрушки и гаджеты: электронные игрушки, будильники, фитнес‑браслеты, смарт‑часы.

2. Развлечения и культура

• Концертные площадки и клубы: мощные акустические системы, сценические мониторы, сабвуферы.
• Кинотеатры: многоканальные системы объёмного звука (Dolby Atmos, DTS:X и др.).
• Театры и концертные залы: стационарные акустические системы для озвучивания спектаклей и концертов.
• Музеи и выставки: аудиогиды, интерактивные аудиоэкспозиции, звуковые инсталляции.
• Парки развлечений и аттракционы: фоновая музыка, звуковые эффекты в тематических зонах.

3. Профессиональная аудиоаппаратура

• Студии звукозаписи: студийные мониторы (активные и пассивные), наушники для записи и сведения.
• Радиовещание и подкастинг: студийные динамики и наушники для контроля звука.
• Сценическое оборудование: портативные акустические системы, линейные массивы, сценические мониторы.
• DJ‑оборудование: диджейские колонки и мониторы, сабвуферы.

4. Общественные и коммерческие пространства

• Торговые центры и магазины: системы фоновой музыки и оповещения.
• Рестораны, кафе, бары: акустические системы для создания атмосферы.
• Офисы и бизнес‑центры: переговорные комнаты с аудиосистемами, системы оповещения
• Аэропорты, вокзалы, метро: системы громкоговорящей связи и экстренного оповещения.
• Спортивные объекты: стадионы, арены, фитнес‑залы с акустикой для трансляций и музыки.

5. Системы безопасности и оповещения

• Пожарные системы оповещения (СОУЭ): динамики для передачи речевых сообщений и сигналов тревоги.
• Системы экстренного оповещения: уличные громкоговорители, сирены, рупорные динамики.
• Охранные системы: звуковые оповещатели при срабатывании сигнализации.
• Промышленное оборудование: динамики для сигнализации о неисправностях или завершении процессов.

6. Транспорт

• Автомобили: штатные аудиосистемы, сабвуферы, динамики в мультимедийных комплексах.
• Общественный транспорт: динамики в автобусах, трамваях, поездах, самолётах (для объявлений и музыки).
• Суда и корабли: корабельные системы связи и оповещения.

7. Специальные и промышленные применения

• Медицина: динамики в диагностическом оборудовании (УЗИ, МРТ), слуховые аппараты, системы оповещения в больницах.
• Образование: интерактивные доски с аудио, системы озвучивания в аудиториях, языковые лаборатории.
• Сельское хозяйство и экология: устройства для отпугивания птиц и животных (используют звуковые сигналы определённой частоты).
• Военное и спецназначение: полевые системы связи, громкоговорящие установки для массовых оповещений.

Краткий итог: динамики встречаются практически везде, где нужно воспроизвести звук — от миниатюрных наушников до мощных систем на стадионах. Их выбор зависит от задачи: качество звука, громкость, условия эксплуатации и интеграция с другими системами.

Хотите, раскрою подробнее какую‑то конкретную область применения?

* Цель статьи — объяснить устройство и принцип работы динамика доступным языком.

4. Основные компоненты динамика

Подробное описание каждой части с указанием её роли:

• Магнитная система: кольцевой магнит (ферритовый или неодимовый), стальные фланцы, керн; формирование магнитного поля в зазоре.
• Звуковая (подвижная) катушка: цилиндрический каркас с намотанным медным проводом; расположение в магнитном зазоре.
• Диффузор (мембрана): материалы изготовления (бумага, пластмасса, композиты), форма и роль в создании звуковых волн.
• Подвесы: верхний (гофрированные края диффузора) и нижний (центрирующая шайба); обеспечение свободного движения катушки без задевания стенок.
• Корзина (корпус): жёсткая конструкция, удерживающая все компоненты.
• Контактные элементы: выводы звуковой катушки, лепестки для подключения к внешней схеме.

5. Принцип работы динамика

Пошаговый разбор процесса преобразования сигнала в звук:

1. Подача переменного электрического тока на звуковую катушку.

2. Возникновение электромагнитного поля вокруг катушки.

3. Взаимодействие электромагнитного поля с постоянным магнитным полем — возникновение силы (по закону Ампера и силе Лоренца: F = B х I х L).

4. Движение звуковой катушки вперёд‑назад в магнитном зазоре.

5. Передача колебаний на диффузор.

6. Создание акустических волн (сжатий и разряжений воздуха) за счёт колебаний диффузора.

7. Распространение звука в пространстве.

6. Типы динамиков и их особенности

Краткий обзор разновидностей по частотному диапазону:

* низкочастотные (НЧ, сабвуферы) — большой диффузор, массивная магнитная система;

* среднечастотные (СЧ) — средние габариты;

* высокочастотные (ВЧ, твитеры) — малый диаметр диффузора, лёгкие материалы;

* широкополосные — один динамик для широкого диапазона частот.

7. Основные параметры динамиков

Ключевые характеристики, влияющие на выбор и подключение:

* номинальное сопротивление (импеданс, Z, Ом): 2, 4, 6, 8, 16 Ом;

* номинальная мощность (Вт);

* чувствительность (дБ);

* частотный диапазон (Гц);

* резонансная частота (Гц);

* амплитудно‑частотная характеристика (АЧХ);

* добротность.

8. Акустическое оформление

Влияние корпуса и окружения на звучание:

* закрытый ящик;

* фазоинвертор;

* рупорные системы;

* открытые корпуса (для некоторых СЧ/ВЧ‑динамиков).

9. Заключение

• Краткий итог: как компоненты и физические принципы обеспечивают работу динамика.

Динамик преобразует электрический сигнал в звуковые волны благодаря взаимодействию компонентов и фундаментальных физических принципов. Основные элементы и процессы можно описать кратко следующим образом.

Ключевые компоненты динамика

1. Магнит — создаёт постоянное магнитное поле. В современных динамиках используются ферритовые (керамические) или неодимовые магниты. Неодимовые мощнее и компактнее, их применяют в качественной аудиотехнике. Магнитная система обычно состоит из кольцевого магнита и керна, которые образуют зазор, где находится звуковая катушка.

2. Звуковая катушка — провод, намотанный на цилиндр, подключённый к источнику тока. Когда через катушку проходит электрический ток, вокруг неё возникает электромагнитное поле. Катушка расположена в воздушном зазоре магнитной системы и может свободно двигаться вперёд-назад.

3. Диффузор (мембрана) — колеблется и создаёт звуковые волны. Прикреплён к звуковой катушке. Может быть изготовлен из бумаги, пластика, металла, кевлара, углеродного волокна и других материалов. Лёгкие и жёсткие диффузоры лучше воспроизводят высокие частоты, более тяжёлые и податливые — низкие.

4. Подвес — гибкие шайбы (верхний и нижний подвесы), которые позволяют диффузору двигаться вдоль оси симметрии конструкции. Обеспечивают возвратную силу для диффузора, поддерживают линейность движения при больших амплитудах, предотвращают касание звуковой катушкой стенок магнитного зазора и демпфируют нежелательные резонансы.

5. Корзина (каркас) — удерживает все остальные части конструкции.

Физические принципы работы

1. Электромагнетизм — основа взаимодействия тока и магнита. Когда переменный электрический ток проходит через звуковую катушку, возникает электромагнитное поле, которое взаимодействует с постоянным магнитным полем магнита. Согласно закону Ампера, сила, действующая на проводник с током в магнитном поле, пропорциональна силе тока, напряжённости магнитного поля и длине проводника в магнитном поле: F = B \cdot I \cdot L, где F — сила (Н), B — магнитная индукция (Тл), $I$ — сила тока (А), $L$ — длина проводника в магнитном поле (м).

2. Механика — движение мембраны. Взаимодействие электромагнитного поля катушки с постоянным магнитным полем создаёт силу, которая заставляет катушку двигаться вперёд и назад. Катушка толкает диффузор, который начинает колебаться с частотой подаваемого тока.

3. Акустика — распространение звуковых волн. Колеблющийся диффузор создаёт зоны сжатия и разрежения в окружающем воздухе, формируя звуковые волны. Амплитуда колебаний диффузора определяет громкость звука, а частота — его высоту (тон).

Процесс работы

1. Электрический сигнал (переменный ток) поступает от усилителя на звуковую катушку.

2. Ток создаёт электромагнитное поле вокруг катушки, которое взаимодействует с постоянным магнитным полем.

3. Под действием силы Ампера катушка начинает двигаться вперёд и назад.

4. Катушка толкает диффузор, который колеблется и создаёт звуковые волны.

5. Звуковые волны распространяются в воздухе и достигают ушей, что позволяет слышать звук.

Эффективность преобразования электрической энергии в звуковую зависит от множества факторов: массы подвижной системы, силы магнитного поля, параметров катушки, жёсткости подвеса и других характеристик.

• Значение баланса параметров для качества звука.

Разберу, как баланс параметров динамика влияет на качество звука — с конкретикой по ключевым характеристикам и их взаимодействию.

Основные параметры динамика и их роль

1. Чувствительность (Sensitivity, дБ)

* Показывает, насколько громко динамик звучит при заданной мощности (обычно — при $1\ \text{Вт}$ на расстоянии $1\ \text{м}$).

* Типичный диапазон: $84–98\ \text{дБ}$.

• Баланс: высокая чувствительность позволяет получить достаточную громкость при меньшей мощности усилителя, но может снизить контроль над динамиком и увеличить искажения на пиках.

2. Импеданс (Impedance, Ом)

* Электрическое сопротивление динамика переменному току. Стандартные значения: $4$, $6$ или $8\ \text{Ом}$.

• Баланс: должен соответствовать возможностям усилителя. Несоответствие вызывает:

    * при низком импедансе — перегрузку усилителя;

    * при высоком — недоиспользование мощности усилителя.

3. Резонансная частота ($F_s$, Гц)

* Частота, на которой динамик резонирует без акустического оформления.

* Для сабвуферов: оптимально $20–40\ \text{Гц}$, для мидбасов — $60–75\ \text{Гц}$.

• Баланс: низкая $F_s$ даёт глубокие басы, но требует правильного акустического оформления (закрытый ящик, фазоинвертор). Высокая $F_s$ ограничивает воспроизведение низких частот.

4. Общая добротность ($Q_{ts}$)

* Отражает эффективность потерь энергии в системе (механических и электрических).

* Оптимальное значение для большинства применений — около $0{,}707$ (обеспечивает ровную АЧХ без пиков).

• Баланс:

    * $Q_{ts} < 0{,}5$ — «задемпфированный» бас, потеря глубины;

    * $Q_{ts} > 1{,}0$ — заметный пик на резонансной частоте, «бубнение».

5. Эквивалентный объём ($V_{as}$, л)

* Объём воздуха, упругость которого равна упругости подвеса динамика.

• Баланс: определяет требуемый объём акустического оформления. Большой $V_{as}$ требует крупного корпуса, маленький — позволяет компактное исполнение.

6. Частотный диапазон

* Диапазон воспроизводимых частот (например, $20–20\,000\ \text{Гц}$).

• Баланс: широкий диапазон — не всегда лучше. Динамик должен работать в оптимальном для себя диапазоне (с помощью кроссовера), иначе появляются искажения.

7. Мощность (RMS, Вт)

* Номинальная мощность, которую динамик выдерживает длительно.

* **Баланс**: должна соответствовать мощности усилителя. Недостаток мощности приводит к клиппингу (искажениям от перегрузки усилителя), избыток — к повреждению динамика.

Как параметры взаимодействуют между собой

Ключевые балансы, определяющие качество звука:

• Чувствительность + мощность + импеданс:

    * Высокочувствительный динамик ($95+ \text{дБ}$) с низким импедансом ($4\ \text{Ом}$) требует мощного и контролирующего усилителя.

    * Низкочувствительный ($85–88\ \text{дБ}$) с высоким импедансом ($8\ \text{Ом}$) хорошо работает с маломощными ламповыми усилителями.

• $F_s$ + $Q_{ts}$ + $V_{as}$:

    * Определяют тип акустического оформления:

        * низкий $F_s$ и низкий $Q_{ts}$ → фазоинвертор (глубокий бас);

        * средний $F_s$ и средний $Q_{ts}$ → закрытый ящик (точный бас);

        * высокий $F_s$ → полочная акустика или компонентная система.

• Частотный диапазон + кроссовер:

    * Динамик не должен воспроизводить частоты за пределами своего оптимального диапазона. Кроссовер разделяет сигнал:

        * твитер — только высокие частоты ($> 2\,000–5\,000\ \text{Гц}$);

        * мидбас — средние и низкие ($50–5\,000\ \text{Гц}$);

        * сабвуфер — только низкие ($< 80–120\ \text{Гц}$).

• Мощность + тепловой/механический запас:

    * Пиковая мощность должна превышать RMS в $2–3$ раза, чтобы динамик выдерживал кратковременные пики без повреждений.

Практические последствия дисбаланса

• Искажения (гармонические, интермодуляционные) — из‑за работы вне оптимального диапазона, перегрузки или недостаточного контроля усилителя.
• «Бубнение» или «вялый» бас — неправильный баланс $F_s/Q_{ts}/V_{as}$ или неудачное акустическое оформление.
• Неравномерная АЧХ — отсутствие согласования между динамиками (фаза, уровень), неверный выбор кроссовера.
• Перегрев катушки — превышение мощности или плохой теплоотвод.
• Механическое повреждение — слишком большие амплитуды хода диффузора из‑за отсутствия ограничения по частоте (кроссовер) или мощности.

Вывод

Качество звука динамика определяется не отдельными параметрами, а их **гармоничным сочетанием** и соответствием:

* усилителю (мощность, импеданс);

* акустическому оформлению ($F_s$, $Q_{ts}$, $V_{as}$);

* частотному разделению (кроссовер);

* условиям эксплуатации (громкость, жанр музыки).

Оптимальный баланс даёт:

* ровную амплитудно‑частотную характеристику (АЧХ);

* низкий уровень искажений;

* точный и контролируемый бас;

* чистую середину и детализированные верха;

* надёжность и долговечность работы системы.

Хотите, раскрою подробнее какой‑то конкретный параметр или сценарий настройки?

* Перспективы развития: новые материалы (неодимовые магниты, композитные диффузоры), миниатюризация, энергоэффективность.

10. Иллюстрации (рекомендуемый список)

* схематичный рисунок динамика в разрезе с подписями компонентов;

* график АЧХ разных типов динамиков;

* фото различных типов динамиков (НЧ, СЧ, ВЧ, широкополосный);

* условное обозначение динамика на электрических схемах (буквы B/BA и номер).

11. Список литературы и источников

* нормативные документы (ГОСТы на акустические измерения);

* учебники по электроакустике и радиотехнике;

* научные статьи и обзоры по современным материалам в динамиках;

* официальные спецификации производителей.

12. Глоссарий (опционально)

Краткий словарь терминов для неподготовленного читателя: импеданс, диффузор, фазоинвертор, АЧХ, чувствительность и т. д.
